Case studie

Industriële axiaal ventilatoren met grote debieten voor lithiumopslaghal in de Rotterdamse haven

In de Rotterdamse haven werd onlangs een indrukwekkende opslaghal van 18 meter hoog uitgerust met een krachtig ventilatiesysteem. De hal wordt gebruikt voor de opslag van lithiumbatterijen — en dat vraagt om een betrouwbare, industriële oplossing met grote luchtdebieten.

De uitdaging
Lithiumbatterijen stellen strenge eisen aan de luchtkwaliteit en temperatuur in een ruimte. Om te voldoen aan de veiligheidsvoorschriften moet de hal vijf tot zes keer per uur volledig worden gespoeld met verse lucht. Dat betekent: enorme luchtvolumes, continue werking en maximale betrouwbaarheid.

Industriële wandventilatoren met jalouziekleppen

De oplossing van Slingerland Techniek
Voor dit project leverden wij 7 grote axiaal ventilatoren met een luchtdebiet van maar liefst 40.000 m³/h per stuk.

Deze axiaal ventilator is speciaal ontwikkeld voor industriële toepassingen waarbij grote luchtverplaatsingen nodig zijn.

✅ Axiaal ventilatoren met grote debieten – ideaal voor hoge hallen en opslagruimtes
✅ RVS waaierbladen – corrosiebestendig en duurzaam
✅ Sendzimir verzinkte omkasting – stevige behuizing met extra bescherming tegen vocht en stof
✅ Aansturing met frequentieregelaars – traploze regeling van het toerental en luchtdebiet

Hoewel dit type ventilator oorspronkelijk ontwikkeld werd voor de ventilatie van stallen en agrarische gebouwen, bewijst het hier opnieuw zijn kracht in een zware industriële toepassing.

Het resultaat
Dankzij deze zeven axiaal ventilatoren wordt de volledige hal nu meerdere keren per uur voorzien van verse lucht. Zo blijft de temperatuur onder controle en worden schadelijke dampen veilig afgevoerd — volledig conform de geldende veiligheidsnormen voor lithiumopslag.

Ook behoefte aan axiaal ventilatoren met grote debieten?
Of het nu gaat om tijdelijke ventilatie, halverluchting, of industriële koeltoepassingen — bij Slingerland Techniek vind je de juiste oplossing.

Neem contact met ons op voor advies of een vrijblijvende offerte.

Kijk ook naar

Webshop

Contactpagina

Casestudy's

Schrijf u in voor onze nieuwsbrief

Meld u aan voor onze nieuwsbrief om op de hoogte te blijven van ons laatste nieuws en acties.
Bij inschrijving ontvangt u direct een welkomstaanbieding!

Case studie

Thermisch verzinkte ventilatoren voor champignonteelt

Onze thermisch verzinkte ventilatoren bleken recent de ideale investering om aan de hoge eisen van de champignonteelt te voldoen. In deze sector is het namelijk cruciaal dat er de ideale omstandigheden worden gecreëerd, voor de optimale groei van gewassen. Lees hieronder meer over de volbad verzinkte centrifugaal ventilatoren die onze klant doeltreffend uit de nood hielpen.

Thermisch verzinkte ventilatoren voor de kweek van gewassen

De thermisch verzinkte ventilatoren van Slingerland werden recentelijk ingezet voor de champignonteelt. De kwekers van gewassen in kassen en champignonkwekerijen staan immers voor complexe ventilatie-uitdagingen. Een goede beheersing van het binnenklimaat is essentieel voor de opbrengst. De ventilatiesystemen in dergelijke groei-installaties moeten daarom een gezonde en ziektevrije groei bevorderen van de gewassen, in de meest optimale omstandigheden.

Een nauwkeurige regeling van temperatuur, luchtvochtigheid, CO2-gehalte en luchtcirculatie is vereist. Dit in combinatie met de nood aan een laag energieverbruik en lage onderhoudskosten, brengt serieuze hindernissen met zich mee. Zowel de kwaliteit als de prestaties van de gebruikte ventilatiesystemen worden dus aan hoge eisen onderworpen. Gelukkig kan men bij Slingerland altijd terecht voor kwalitatieve, industriële ventilatiesystemen, in dit geval thermisch verzinkte ventilatoren.

Industriële compostering ventilatoren van hoogwaardige kwaliteit

De teelt van champignons is een delicaat proces met vele fases, dat van begin tot het einde een perfecte balans en timing vereist. Alleen zo kunnen er succesvolle resultaten geboekt worden. De gewone champignon heeft ideale omstandigheden en een gecontroleerde groei nodig, opdat telers op tijd en tegen de laagst mogelijke kosten aan de marktvraag voldoen. De uitdagingen die dit met zich meebrengt zijn afhankelijk van de inrichting van de installatie en de individuele wensen van de telers. Naast verschillende procesventilatoren kunnen de ventilatie-ontwerpen bijvoorbeeld functionaliteiten bevatten zoals warmteterugwinning, ammoniakwassers, biofilters en zelfs geurbehandeling.

Thermisch verzinkte ventilatoren voor champignonteelt

Volbad verzinkte centrifugaal ventilatoren voor de champignonteelt

Voor deze installateur vonden we de oplossing in een combinatie van axiale en centrifugale ventilatoren. Voor de tunnelunits leverden we bijvoorbeeld een direct gedreven centrifugaal ventilator met een capaciteit van 40.000m3/h bij 3500 pascal. Zowel het ventilatorhuis, de stoel en de waaier van de centrifugaal ventilator zijn volbad verzinkt. Het ventilatorhuis is bovendien volledig afgelast en voorzien van inspectieluik en condenswaterafvoer. Alle bevestigingsmaterialen zijn tevens verzinkt.

Daarnaast leverden we een axiale ventilator met een motorvermogen van 7,5kW en een capaciteit van 40.000 m3/h bij 289 pascal. De waaierbladen bestaan uit kunststof, met een waaiernaaf met asgat 38mm uit gietaluminium. De naaf is verder voorzien van RVS-bevestigingsmaterialen. Het speciale aan deze axiale ventilator is dat hij direct gedreven is, maar toch zit de motor niet in de luchtstroom. We noemen dit een bifurcated axiaal ventilator. Slingerland heeft de ventilatoren ten slotte volledig voorbekabeld en voorzien van flexibele verbindingen.

Ook nood aan thermisch verzinkte ventilatoren?

Onze volbad, thermisch verzinkte ventilatoren hebben, net zoals al onze andere industriële ventilatoren, gecertificeerde prestaties. Ze bieden kracht en betrouwbaarheid in zelfs de zwaarste omstandigheden en zijn dus een duurzame investering in uw bedrijf. Meer weten? Neem dan vrijblijvend contact met ons op voor info of een persoonlijke afspraak met onze experts. U bent altijd welkom!

Kijk ook naar

Webshop

Contactpagina

Casestudy's

Schrijf u in voor onze nieuwsbrief

Meld u aan voor onze nieuwsbrief om op de hoogte te blijven van ons laatste nieuws en acties.
Bij inschrijving ontvangt u direct een welkomstaanbieding!

Case studie

Axiaal ventilators voor invriestunnel in Mexico

Met maar liefst 96 grote axiaal ventilatoren hebben we onlangs het verschil gemaakt voor de bouw van een varkensslachterij in Mexico. Meer specifiek ging het om een invriestunnel waarin karkassen bewaard zouden worden. Onze klant was op zoek naar een – maatoplossing voor zijn constructie, en vond deze in de axiale industrieventilatoren van Slingerland. Lees hieronder meer.

Axiale ventilatoren voor de slachtindustrie

Recent vormden onze axiale ventilators de oplossing voor een belangrijk project. Onze klant, één van ’s werelds grootste systeemleveranciers in de voedingsmiddelen-, dranken- en farmaceutische industrie, scoorde een project in Mexico. De opzet? Er een grote varkensslachterij bouwen, inclusief invriestunnel om de karkassen in te vriezen.

De uitdaging zat erin grote axiaal ventilatoren te vinden die aan de wand gemonteerd konden worden. Zij zouden de lucht immers over een koelerblok trekken en in de invriestunnel met maar liefst 96 ventilatoren blazen.

Axiale ventilator behuizingen in eigen atelier geassembleerd

Uiteindelijk vonden we voor deze klant de geknipte oplossing, die we volledig in eigen huis assembleerden. Een metaalbewerkingsbedrijf dat zich specialiseerde in het flenswalsen van behuizingen tot 2400mm diameter, produceerde op onze specifieke aanvraag axiale ventilator behuizingen.

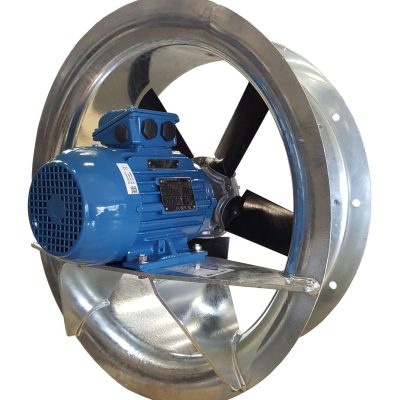

24X Axiaal ventilator voor een vissersschip

Axiaal ventilatoren voor invriestunnel in Mexico

Samenstelling van de axiaal ventilators in kwestie

Deze axiale ventilator behuizingen hadden een dikte van 4mm, een inwendige diameter van 800mm en een lengte van 300mm. De motorsteun werd volledig aan deze behuizing gelast en had een dikte van 6mm. Dit alles bestond bovendien uit standaard staal, dat naderhand thermisch verzinkt werd.

Het ventilatorhuis was aan de ene zijde voorzien van een aanzuigconus, en aan de andere zijde een vlakke flens. Gezien ook alle bevestigingsmaterialen thermisch verzinkt werden, leenden de axiale industrieventilatoren zich dan ook voor temperaturen tussen -30°C en + 40°C.

De waaier van de axiale ventilatoren werd gemaakt van 3 geprofileerde waaierbladen uit PAG en volledig gebalanceerd volgens G6.3. De waaiernaaf bestond dan weer uit onbehandeld gietaluminium en werd voorzien van een asgat van Ø28H7.

Ook de motor van deze thermisch verzinkte axiaal ventilatoren was een specifieke uitvoering. Deze axiale industrieventilatoren werden immers voorzien van een 4-polige 4,5kW-motor van het merk WEG. Deze motor was een 3x460V 60Hz-uitvoering, voorzien van een B3-klemmenkast IP55, en de lagers hadden een isolatieklasse F.

Verder had de motor van deze axiale ventilatoren stilstandverwarming, PTC-voelers voor elke fase en was hij bestand tegen bovengenoemde bedrijfstemperaturen. Ten slotte had hij een Labyrinth Taconite-asafdichting (betreffende de temperatuur van -30°C), met laagtemperatuurvet Aeroshell 22/Mobil Polyrex EM.

Nood aan axiaal ventilators voor een soortgelijke oplossing? Neem vrijblijvend contact op

Zouden onze axiaal ventilatoren ook de luchtkwaliteit in jouw bedrijf bevorderen? Dan zitten we graag met je samen tijdens een persoonlijke afspraak, waarin we samen de mogelijkheden overlopen. Of je nu axiale of andere industriële ventilatoren nodig hebt, wij staan voor je klaar met kwaliteit, vakmanschap en expertise. Neem dus gerust contact met ons op. Alvast tot snel!

Uiteraard werden ook de nodige maritieme keuringen voorzien, zoals RMRS en BV. Vervolgens assembleerden we de axiale ventilatoren in eigen huis en testten ze uitvoerig. De conclusie? Het plaatje klopte.

Lees andere interessante casestudies

Schrijf u in voor onze nieuwsbrief

Meld u aan voor onze nieuwsbrief om op de hoogte te blijven van ons laatste nieuws en acties.
Bij inschrijving ontvangt u direct een welkomstaanbieding!

Case studie

24X Axiaal ventilatoren voor een vissersschip

Recent stalen onze 24X axiaal ventilatoren de show. Onze klant, één van ’s werelds grootste systeemleveranciers voor de voedingsmiddelen, dranken- en farmaceutische industrie, had namelijk een project gescoord om een vissersschip of crab trawler te voorzien van koeling. En daarvoor riep hij de hulp van Slingerland in!

Thermisch verzinkte axiaal ventilatoren voor een optimale koeling

Met onze axiaal ventilatoren slaagden we er in een aanzienlijke bijdrage te leveren. In veel landen zijn vis en krab namelijk enkele van de belangrijkste bronnen van eiwitten. Om deze belangrijke voedingsbronnen veilig te stellen, zijn er dan ook veel crab trawlers aan het werk in de verschillende oceanen. Na het binnenhalen van de gevangen krab op zo’n trawler, dient deze zo snel mogelijk verwerkt en ingevroren te worden. Goede koeling is dus van essentieel belang, en daarin spelen onze thermische verzinkte axiaal ventilatoren een grote rol.

Voor het koel-vriessysteem van maar liefst 3 trawlers was onze klant specifiek op zoek naar axiaal ventilatoren geschikt voor een bedrijfstemperatuur van -33°C t/m +5°C. Uiteraard moesten deze industriële ventilatoren bestand zijn tegen het agressieve zeeklimaat, met inbegrip van de benodigde maritieme keuringen. En dus gingen we aan de slag!

Axiale ventilatoren op maat van je project? Wij verzorgen ze voor jou!

Uiteindelijk leverden we bij Slingerland exact datgene waar onze klant naar zocht. De axiaal ventilatorhuizen in kwestie werden volgens onze exacte aanwijzingen geproduceerd met een wanddikte van 3mm, een inwendige diameter van 500mm en een hoogte van 200mm. De motorsteun van deze axiale ventilatoren werd volledig aan de behuizing gelast, met een dikte van 6mm, en het ventilatorhuis werd als geheel weer thermisch verzinkt (volbad verzinkt).

Verder werd het ventilatorhuis aan één zijde voorzien van een aangerolde aanzuigconus en aan de andere zijde een vlakke flens met gatenpatroon. De ventilatorwaaier werd dan weer gemaakt van 5 geprofileerde waaierbladen uit PAGI, met een hoge efficiëntie en laag geluidsniveau. De naaf werd geproduceerd uit gietaluminium en de waaier volledig gebalanceerd volgens G6.3. Alle bevestigingsmaterialen waren RVS uitgevoerd, en ook voor temperaturen van -40°C tot en met +40°C bleken onze axiaal ventilatoren geschikt.

Ook voor een maritieme omgeving zijn onze industriële axiaal ventilatoren geschikt

Ook voor de motor was een speciale uitvoering nodig, daar deze geschikt moest zijn voor continubedrijf op -33°C in een maritieme omgeving. De axiaal ventilatoren werden daarom voorzien van een 4-polige 2,2kW motor van het A-merk WEG. Deze motor was een 3x460V/60Hz-IP55 uitvoering, geschikt voor een omgevingstemperatuur van -40°C tot en met 45°C. Ten slotte had hij bijkomende opties, zoals een PTC-voeler per fase, stilstandverwarming, labyrintafdichting, as- en bevestigingsmaterialen uit RVS316, een aluminium koelwaaier, speciaal vet en C5-painting plan.

Uiteraard werden ook de nodige maritieme keuringen voorzien, zoals RMRS en BV. Vervolgens assembleerden we de axiale ventilatoren in eigen huis en testten ze uitvoerig. De conclusie? Het plaatje klopte.

Laat onze axiale of andere industrieventilatoren ook jouw project vervolledigen

Klinken thermisch verzinkte axiale ventilatoren als exact datgene wat jouw bedrijf wel kan gebruiken? Of heb je een bepaald project in gedachten waarvoor je een andere soort industriële ventilatoren nodig hebt? Wij zitten graag vrijblijvend met je samen om persoonlijk de mogelijkheden te overlopen. Neem dus gerust contact op voor meer!

Lees andere interessante casestudies

Schrijf u in voor onze nieuwsbrief

Meld u aan voor onze nieuwsbrief om op de hoogte te blijven van ons laatste nieuws en acties.
Bij inschrijving ontvangt u direct een welkomstaanbieding!

Case studie

Offshore rvs ventilatoren t.b.v. windmolenpark

Achtergrond

Onze klant heeft veel ervaring met HVAC-systemen voor de offshore-industrie; een sector die vaak te maken heeft met extreem weer, tropische omgevingen met hoge temperaturen en vochtigheidsgraden tot extreem koude omstandigheden met zeer lage temperaturen. In dit geval ging het dus over een project in de Noordzee. De ventilatoren die wij leverde werden ingezet om te koelen in trafo ruimtes en ventileren in de overige ruimtes.

Uitdaging

Bij Slingerland werken we samen met onze klant om op maat gemaakte oplossingen te ontwikkelen voor elk type schip, constructie of faciliteit. We hebben een ruime ervaring aan boord van vrijwel alle soorten schepen. We zijn niet bang om buiten de gebaande paden te denken en klantspecificaties op te nemen in op maat gemaakte offshore ventilatoren, hoe veeleisend ook.

Gekozen axiaal ventilatoren t.b.v windmolenpark

In dit geval is er gekozen voor een combinatie van vrijlopende centrifugaal ventilatoren en axiaal ventilatoren met zowel korte als lange behuizingen. Waarbij een aantal modellen in ATEX zijn uitgevoerd.

De axiaal ventilatoren zijn opgebouwd uit materialen geschikt voor een offshore toepassing. Het ventilatorhuis en de motorfundatie zijn in RVS316 uitgevoerd en achteraf gebeitst. De zeer degelijke en efficiënte kunststof waaier is uitgevoerd met een geanodiseerde aluminium naaf welke vervolgens voorzien is van een maritiem coatingsysteem. De werkpunten voor deze ventilatoren variëren van 70 m³/h, 150 pascal tot 41.000 m³/h, 500 pascal. De diameters lopen van ø310mm t/m ø1000mm.

De ventilatoren met de maat ø1000mm zijn bestemd voor de hoofdtrafo ruimte en zijn voorzien van speciale verstevigingen voor horizontale opstelling op trillingdempers. Alle flensaansluitingen zijn klant specifiek geproduceerd op basis van ISO15138, voor eenvoudige aansluiting op het kanaalwerk. Ventilatoren zijn voorzien van RVS316 gaasrooster, montagemateriaal in RVS316, dikte motorsteun 6mm, dikte ventilatorhuis 4mm. Geschikt voor temperaturen van -15°C t/m +50°C. De ventilatoren zijn voorzien van motoren variërend tussen 0,12kW-4p en 15kW-4p in marine uitvoering met een speciaal C5/CX coatingsysteem, RVS316 as, stilstandsverwarming, RVS316 bevestigingsmaterialen, aangepaste klemmenkast, PTC voelers, en uitgevoerd volgens DNV-GL met vermelding op RVS typeplaat.

Gekozen centrifugaal ventilatoren

De vrijlopende centrifugaal ventilatoren zijn volledig in RVS316 uitgevoerd, zowel de waaier als het motorfundatieframe. De gehele constructie is behandeld middels microparelen. Verder is de aanzuigconus voorzien van een meetflens. De ventilatoren zijn geschikt voor bedrijfstemperaturen van -10°C t/m +45°C. Het werkpunt ligt in dit geval op 10.000 m³/h, 1434 pascal. Ventilatoren zijn voorzien van flexibele verbinding met RVS316 flenzen. De ventilatoren zijn voorzien van een 7,5kW motor in marine uitvoering met een speciaal C5/CX coatingsysteem, RVS316 as, stilstandsverwarming, RVS316 bevestigingsmaterialen, aangepaste klemmenkast, PTC voelers, en uitgevoerd volgens DNV-GL met vermelding op RVS typeplaat.

Heeft u een ventilatieprobleem? Neem contact met ons op.

Slingerland Techniek begrijpt dat het voor bedrijven moeilijk is om aan te geven waar ze precies naar op zoek zijn. Om bedrijven optimaal van dienst te kunnen zijn kijken we samen naar de bedrijfssituatie. Vervolgens worden de mogelijke oplossingen besproken zodat we in volledige samenspraak uw bedrijfsprobleem kunnen oplossen.

Herkent u zich in deze problematiek en wilt u graag uw eigen situatie bespreken met onze specialisten? Neem dan vandaag nog contact met ons op!

Kijk ook naar

Webshop

Contactpagina

Casestudy's

Schrijf u in voor onze nieuwsbrief

Meld u aan voor onze nieuwsbrief om op de hoogte te blijven van ons laatste nieuws en acties.
Bij inschrijving ontvangt u direct een welkomstaanbieding!

Case studie

RVS axiaalventilator t.b.v. voedingsindustrie

Achtergrond

Onze klant ontwikkeld machines voor de voedingsindustrie. In de voedingsmiddelenindustrie worden hoge eisen gesteld aan de materiaaleigenschappen van de onderdelen en componenten.

Nodig zijn robuuste, corrosiebestendige en gemakkelijk te reinigen materialen die bij contact met levensmiddelen noch de smaak, noch de kleur van de producten veranderen. Corrosiebestendig roestvast staal bezit deze eigenschappen. Daarom zijn roestvrije staalsoorten zoals 1.4401 of 1.4404 wijdverspreide en populaire materialen in de voedingsindustrie.

Uitdaging

Een fabriek gespecialiseerd in de ontwikkeling, productie en het vermarkten van hoog kwalitatieve dierenvoeding voor nuts-, sport- en gezelschapsdieren was toe aan een extra productielijn voor dierenvoeding.

In het productie proces worden ingrediënten gemengd in mixers en gekookt waarna ze naar een drooglijn worden getransporteerd om middels lucht gekoeld te worden alvorens ze verpakt worden. In het verleden hadden ze kunststof droogventilatoren toegepast met een standaard staal gecoate motor. Vanwege de intensieve reinigingscyclus van de machines hadden de motoren zwaar te leiden en gingen de lakken loslaten. Deze lakken kwamen in het proces te recht en daardoor hadden ze afkeur van het eindproduct.

De klant was daarom dringend op zoek naar een oplossing voor dit probleem.

Oplossing d.m.v. RVS axiaalventilator

Voor deze klant hebben wij een axiaal ventilator ontwikkeld volledig uit roestvrij staal. Dus niet enkel de waaier, het huis en de bouten maar ook hebben we de motor zelf gewikkeld in een roestvrij stalen behuizing. Een prachtig resultaat dat volledig aan de hedendaags strenge normen in de voedingsindustrie voldoet.

Heeft u ook interesse in een RVS axiaalventilator?

RVS ventilatoren worden over het algemeen vaak ingezet in sectoren als farmacie en de voedingsindustrie omdat corrosie hier vermeden dient te worden. Hygiëne is hiervan de voornaamste reden. Wij hebben een uitgebreid assortiment beschikbaar in roestvrij staal. Contacteer ons voor een vrijblijvend advies op + 31 (0)33 465 13 92 of maak gebruik van het contactformulier.
