De toepassing: geforceerde luchtstroom voor een ambient-air vaporizer

Een ambient-air vaporizer verdampt cryogene vloeistoffen (zoals vloeibare luchtgassen of LNG) door de warmte van de omgevingslucht te benutten. Om voldoende warmte over te dragen moet er continu een enorme hoeveelheid lucht langs de verdamper worden gevoerd. In een geforceerde uitvoering doen krachtige axiaalventilatoren dat werk: zij blazen grote volumes omgevingslucht over de warmtewisselaar, zodat de cryogene vloeistof gelijkmatig en betrouwbaar verdampt tot gas.

De uitdaging

Deze toepassing stelt hoge eisen aan de ventilatoren. Er is een zeer groot luchtdebiet nodig, de installatie draait continu, en de ventilatoren werken in de directe nabijheid van cryogene media en de daarbij vrijkomende, mogelijk brandbare gassen. Daardoor moet de volledige ventilator explosieveilig (ATEX) zijn uitgevoerd én bestand tegen een veeleisende, koude en corrosiegevoelige omgeving. Kortom: grote debieten, maximale betrouwbaarheid en volledige veiligheid.

De oplossing van Slingerland Techniek

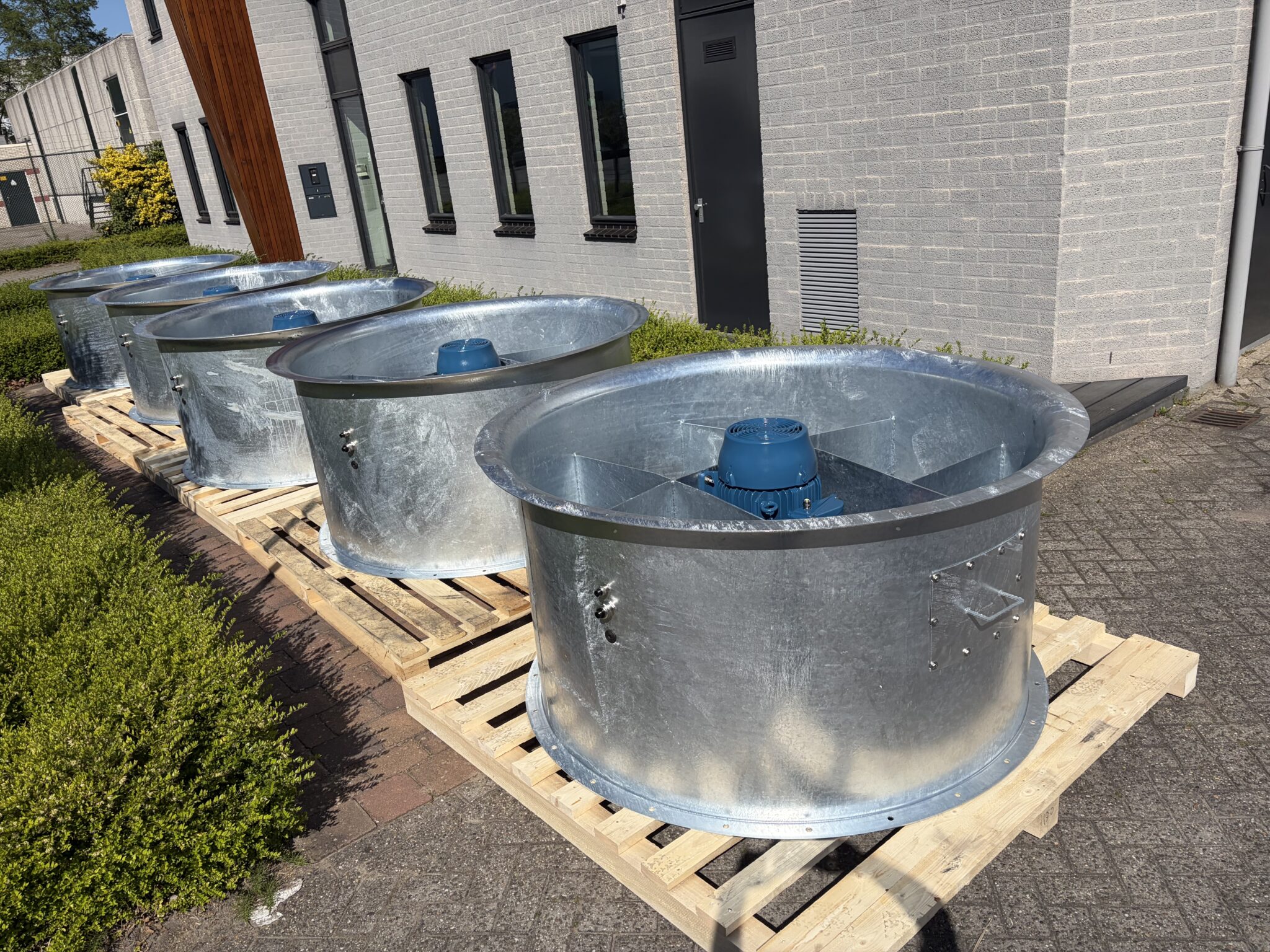

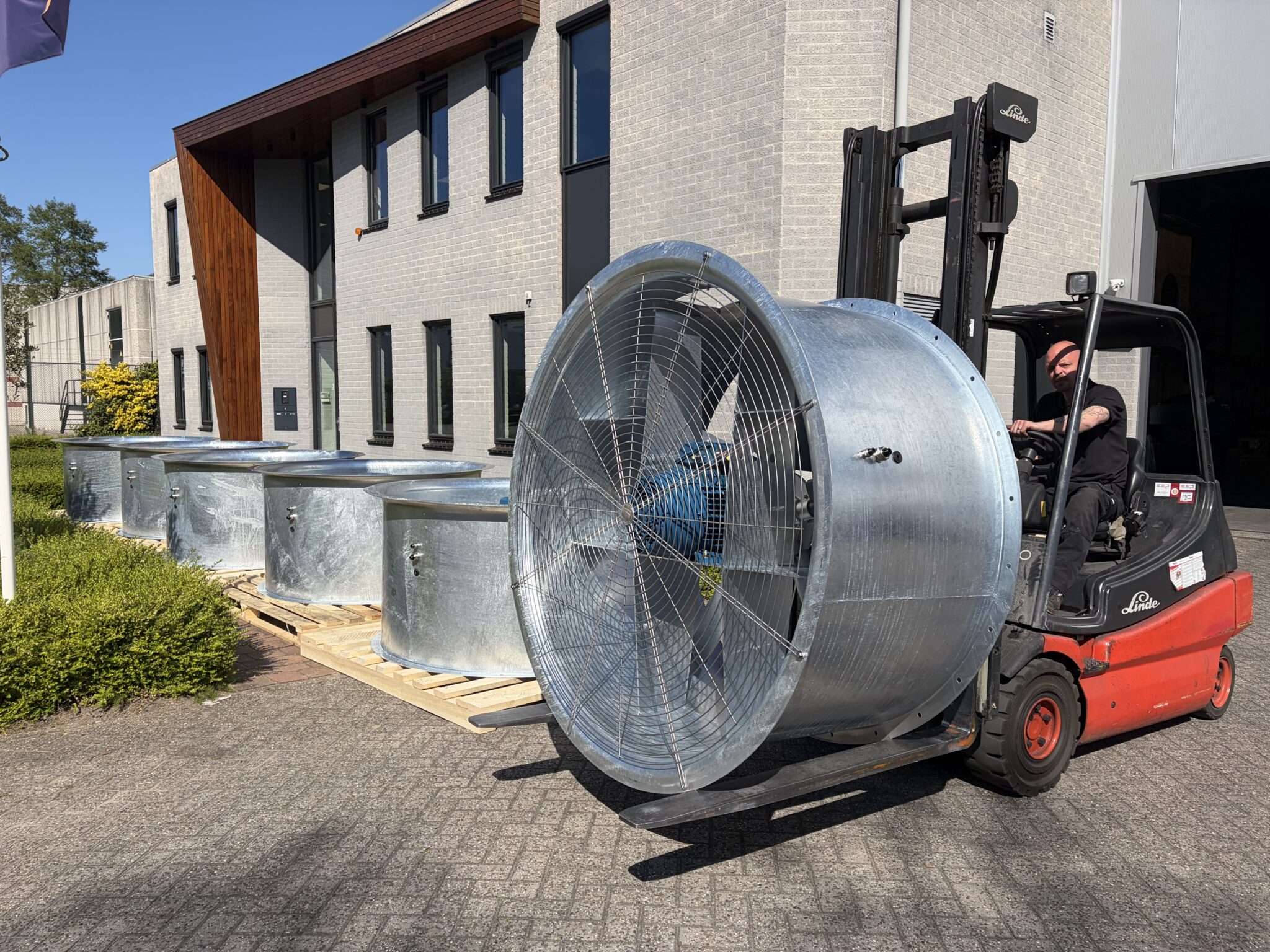

Wij leverden 6 grote axiaalventilatoren (type ASM1600CF) met een luchtdebiet van 54.000 m³/h per stuk — samen ruim 320.000 m³/h. De ventilatoren zijn volledig uitgevoerd voor gebruik in een explosiegevaarlijke zone.

• Volledig ATEX-gecertificeerd — de complete ventilator (huis én motor) is gecertificeerd voor Zone 2: II 3G Ex h IIB T3 Gc.
• Groot debiet — axiaalventilatoren die zeer grote luchtvolumes verplaatsen, ideaal voor de warmteoverdracht van een ambient-air vaporizer.

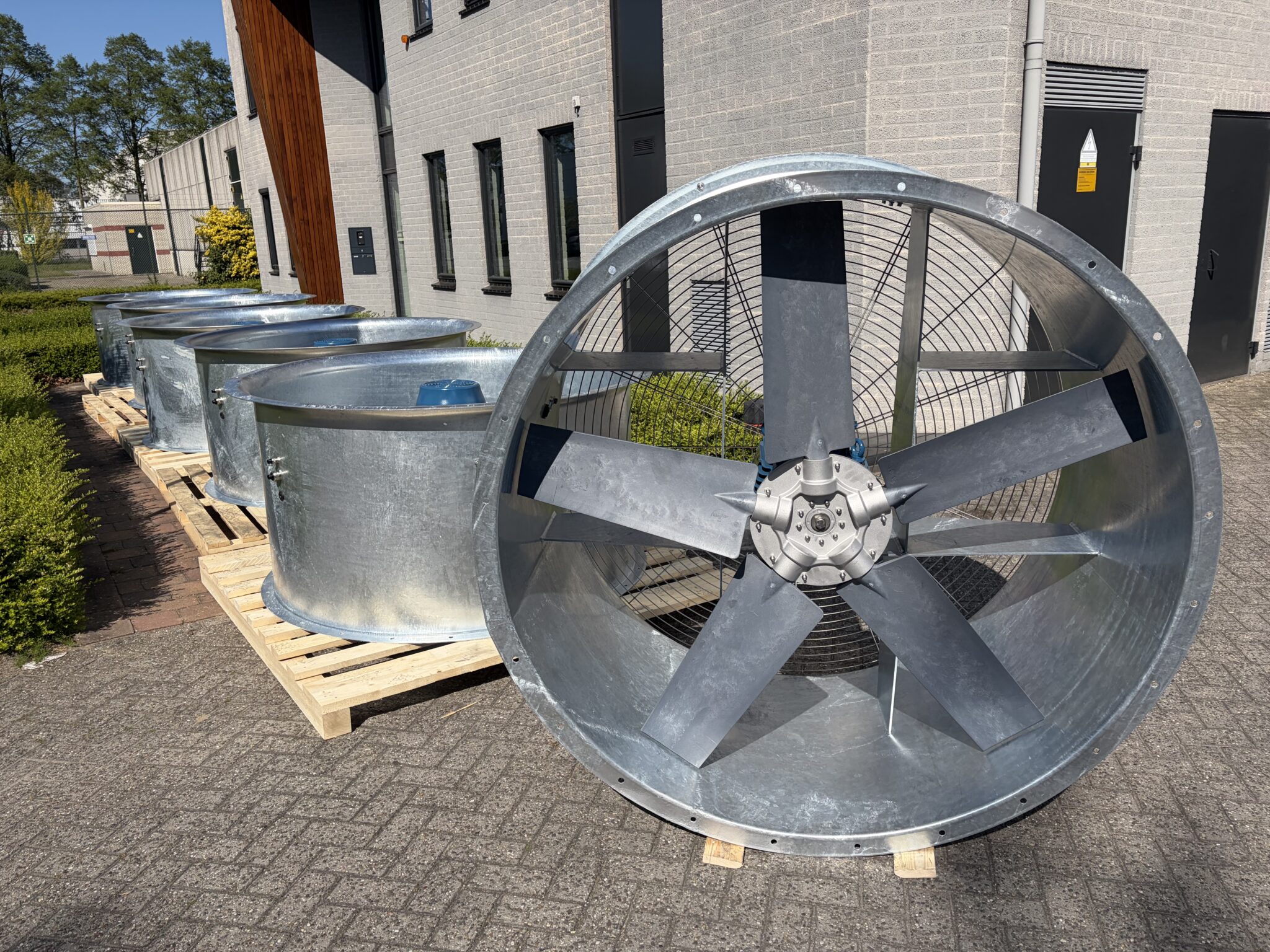

• Antistatische PACAS-waaierbladen — vonkarm en geschikt voor de ATEX-omgeving, met een RVS316 aanzuigrooster en RVS304 bevestiging.
• Volbad verzinkt stalen ventilatorhuis — stevige behuizing met extra bescherming tegen vocht en corrosie, inclusief inspectieluik.
• ATEX-motor van WEG — 7,5 kW, 8-polig, IE3, met PTC-voelers, tropenisolatie en een zware C5-coating.
• Geschikt voor frequentieregelaars — traploze regeling van toerental en luchtdebiet (10–60 Hz), voor nauwkeurige procesbeheersing.

Hoewel dit type axiaalventilator zijn oorsprong kent in de ventilatie van stallen en agrarische gebouwen, bewijst het hier opnieuw zijn kracht in een zware, veiligheidskritische industriële toepassing.
